Blueberry

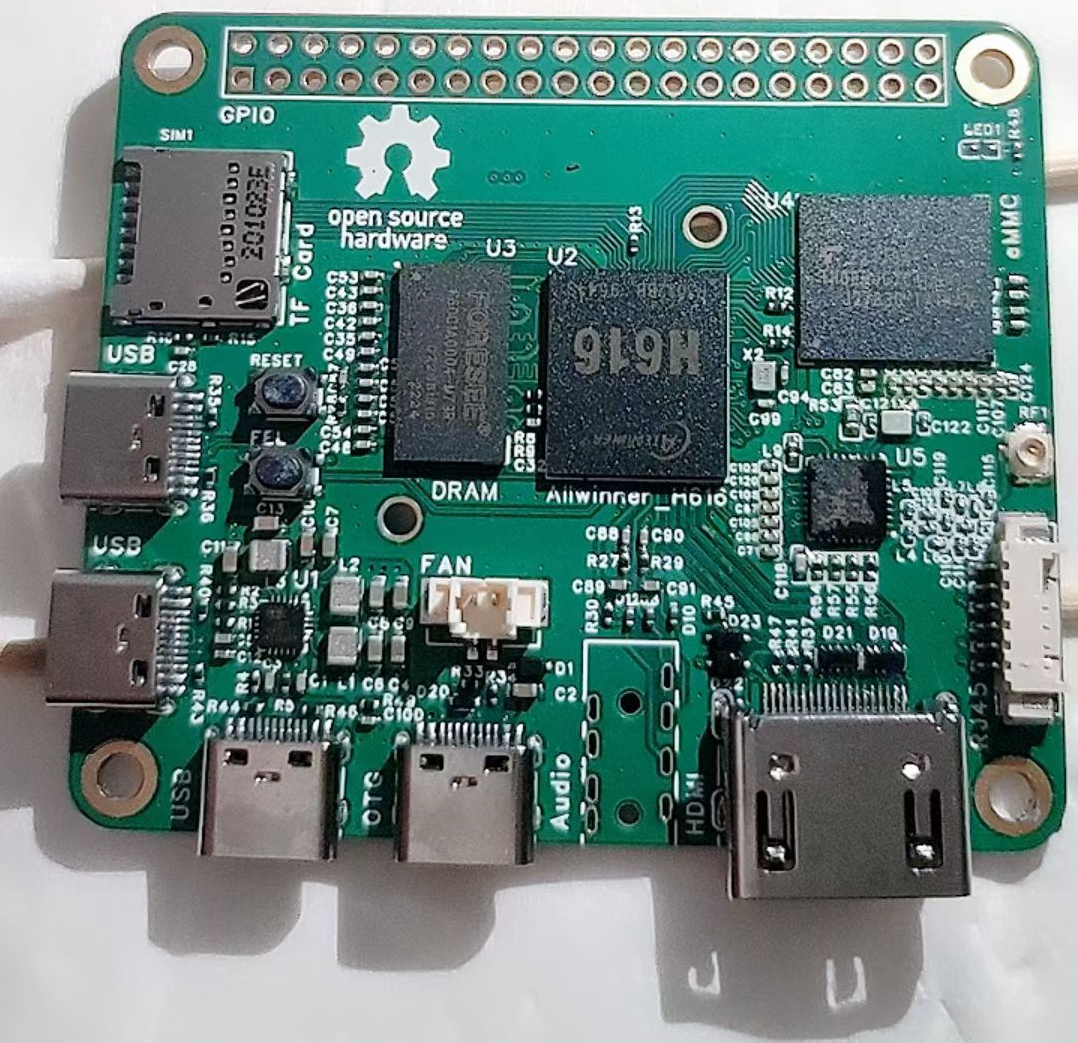

蓝莓派,基于 Yuzuki Chameleon 二次开发。
修改SCH原理图WiFi模块,替换为RTL8189ES。
修改PCB适用与RTL8189ES。
特点
- 基于全志 H616 芯片,4*Cortex A53
- HDMI支持4K@60,支持最大6K视频解码
- 最大2GB内存与128GB eMMC储存
- 板载eMMC与TF卡槽
- 板载 RTL8189ES WIFI芯片
- 4个USB TypeC,3个HOST 一个 OTG,支持USB摄像头与采集卡输入
- 板载风扇槽,散热器固定孔
- 引出 RJ45 百兆接口
- 板载 40 Pin GPIO,可扩展SPI LCD显示屏、千兆以太网、麦克风阵列、CAN收发器、温湿度传感器、加速度传感器等
- AXP313A 电源方案

Allwinner H616
H616是全志科技为用户提供的新一代高画质64位4K@60fps解码SoC,适用于OTT和IPTV市场。它集成了四核64位CortexTM-A53处理器和全新的G31 GPU,支持OpenGL ES 3.2/Vulkan 1.1的ARM引擎。
此外,H616还支持全格式4K@60fps 10位超高清视频解码,以及全志自主研发的SmartColor3.3TM图像增强引擎、杜比和DTS音频处理。H616采用了新一代功耗技术,比上一代降低20%的功耗。

硬件资料
- 原理图:SCH_blueberry_2023-11-09.pdf
- 嘉立创EDA项目
- ProProject_blueberry_2023-11-09.epro
- BOM:BOM.xlsx
- Gerber:Gerber_blueberry_2023-10-19.zip
- H616 ds:h616_datasheet_v1.0.pdf
- H616 manual:h616_user_manual_v1.0.pdf
- AXP313a:axp313a_datasheet_v0.1-20201105.pdf
- RTL8189ES:RTL8189ES_STAMP_Module-1V0.pdf
构建系统
Linux Kernel: https://github.com/niuyuling/linux
U-BOOT: https://github.com/niuyuling/u-boot
apt-get -y install git wget
git clone --depth=1 --branch=main https://github.com/armbian/build
wget https://git.aixiao.me/aixiao/Blueberry/raw/branch/master/SF/ArmDebian/blueberry.patch
cd build
git apply ../blueberry.patch # 打补丁
./compile.sh build BOARD=blueberry BRANCH=legacy BUILD_DESKTOP=no BUILD_MINIMAL=yes KERNEL_CONFIGURE=yes RELEASE=bookworm
问题
目前未发现问题。
配件
RJ45口需要自行制作,百兆速率需注意等长。
RJ45_SCH
RJ45_PCB
RJ45_3D
